【一卡通】方象智慧校企一卡通之电控解决方案

来源:方象集团智慧校企一卡通

一、系统概述
生活用电收费控制管理系统是通过综合业务管理服务系统实现与第三方电控系统的无缝对接,系统通过采用用户卡与各房间的电表或电控模式进行一对一绑定或不绑定的自由输入缴费房间的模式,实现用户持一卡通系统用户卡在自助转账机(圈存机、手机APP、掌校等)上实现实时自助购电缴费服务,快速准确的实现购电充值应用。

二、系统架构

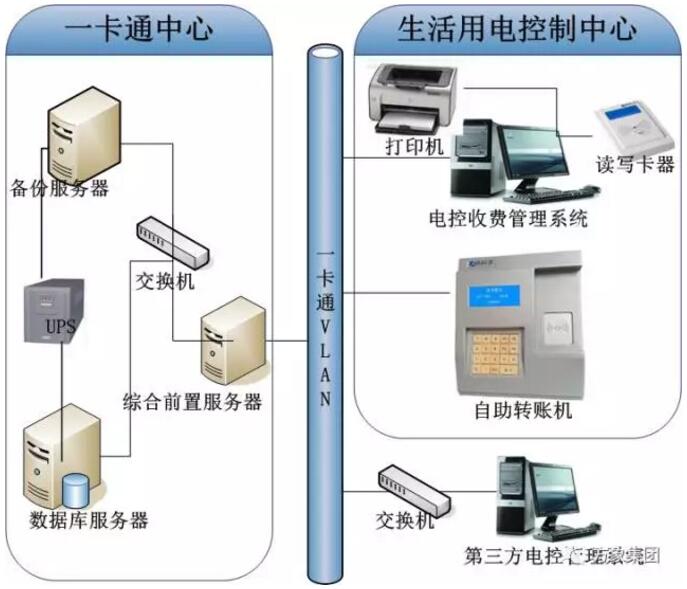

生活用电收费管理系统是通过一卡通“用户卡”中的电子钱包通过自助转账缴费的方式实现生活用电购电的需求。系统由电控收费管理系统(生活用户电收费管理系统)、自助转账机和第三方电控管理系统组成,其结构组成如下图:


三、系统功能
1、自助购电:用户持用户卡到自助圈存机上,选择自助购电,输入购电金额,确认后系统扣除用户卡电子钱包的相应金额设备保存交易流水,综合业务管理服务系统将购电金额实时存入购电记录表,供第三方电控系统做实时入账使用,实现实时自助购电,实现用电管理科学化。

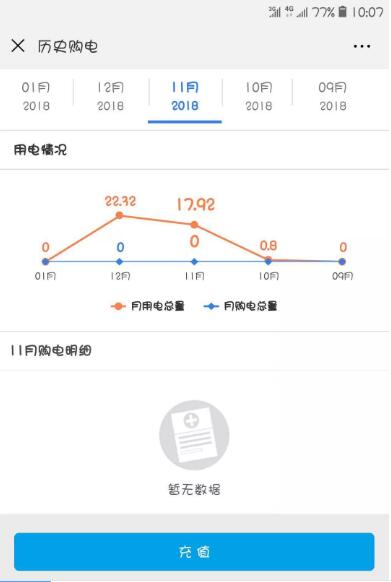

2、手机APP自助购电:用户登录中国农业银行掌上APP;生活缴费下找到自己所在的企业或学校,选择电费充值,输入用户卡号(学号/工号)购电金额即可通过扣取银行卡金额购电成功。智慧校企一卡通管理系统保存交易流水,综合业务管理服务系统将购电金额实时存入购电记录表,供第三方电控系统做实时入账使用,实现实时自助购电,实现用电管理科学化,如下图所示:

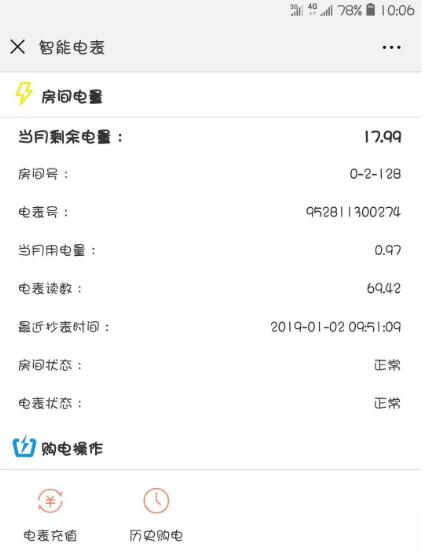

3、微信自助购电:用户打开企业/学校微信公众平台进入掌校,输入学号,输入购电金额,确认后通过微信支付购电成功。智慧校企一卡通管理系统保存交易流水,综合业务管理服务系统将购电金额实时存入购电记录表,供第三方电控系统做实时入账使用,实现实时自助购电,实现用电管理科学化。如下图所示:


4、用电余额查询:中国农业银行中国农业银行掌上APP、掌校(以学校/企业微信平台为入口)自助圈存终端等、多渠道都可自助查询用电余额。


5、对账结算:系统提供各种购电信息报表(购电明细表、未入账明细表、房间用户流水表等),方便校方管理结算对账使用。
6、电控管理功能:
单元用电计量计费:当用户在宿舍里面用电时,机柜中的计量模块会通过采集其脉冲来进行计量(自动累减),我公司计量模块的精度达1.0级。单元预存电量低限提示报警:当用户单元所预存(拥有)的电量已减到设定最低限值时(一般设为5度),系统将自动提示用户应尽快购电,而无须对单元断电。报警提示方式:


①系统自动打印报表后张贴公布;
②数据管理器上蜂鸣器报警;
③利用用户宿舍电话报警【选用】。
④显示屏显示报警【选用】。
预购电量、无费关断:用户应首先到用电收费管理中心指定购电处购电,售电计算机将在十秒钟内自动将数据发送到控电机柜各个用电单元(脱机模式可通过IC卡传输数据到用电单元),然后系统会给用户供电,当用户剩余电量为零时,系统将自动切断该单元供电,只有当用户重新购电后,系统才会自动恢复对该单元的供电。
短路保护:在标柜中,系统分路断路器采用正泰(空开品牌和型号均可选),分路短路时,分路断路器能自动跳闸,及时切断电路,只有当用户单元的短路状态解除之后,重新推上分路断路器,用户单元才可以继续用电。
定时控电:使用单位可以根据自身管理需求,对某些特定用户用电时间进行定时控制,系统共有20个定时器,定时类型多样,可按不同的日期和不同的用户组别分别进行控制其开、关,还可在不同的定时段内选用不同的单路限流值。
负载限制:使用单位根据自身管理上的要求,可对用户单元的最大负荷进行统一、分组、单独设置不同限流值。当某单元实际用电负荷超过设定的用电负荷时,系统将自动切断该单元供电,只有当管理员对该单元进行过流复位时,用户单元才可以继续用电,各单元的限流值从0到单路最大负荷电流值(最大为40A)可选。
单元用电情况查询:在系统软件和数据管理器上,用户可随时查询用户房间当时的用电情况,也可在系统软件上查询用电单元前十年的所用用电情况、基础用电和交费情况。


故障自动报警:当系统检测到系统中有中位机不通讯,或计量模块控制错误时,系统会采用蜂鸣器报警。
免费基础电量设置:免费基础电量设置方式灵活,学校可按每月/季度/年对各组别的用户设定不同的的免费基础用电量。
远程抄表:本系统不需要工作人员到现场对用电量的集抄,而是通过数据集中器直接将用电数据采集到计算机上。
退费管理:用户搬离结束用电时,系统操作员可以对该用户单元进行退费处理,并打印出所有退费用电单元的退费明细表;当用户调换房间后,系统计算机上能对用户对应的剩余电量进行数据转换。
非法操作、误操作阻挡提示:当操作员对系统进行误操作时,系统会自动对其进行阻挡,当操作员试图做一些对系统会有较大影响的操作时,系统也将有所提示,保障用户的操作安全,当系统采用用卡模式时,系统对伪卡,错卡也有识别提示功能。
支持中途更换操作员:24小时不停机全天侯营业,并且中途支持更换操作员,软件系统可有多个操作员或管理员并能对其进行权限分配,只有当操作员用正确的用户名和口令登录时才能得到自己相应的权限。

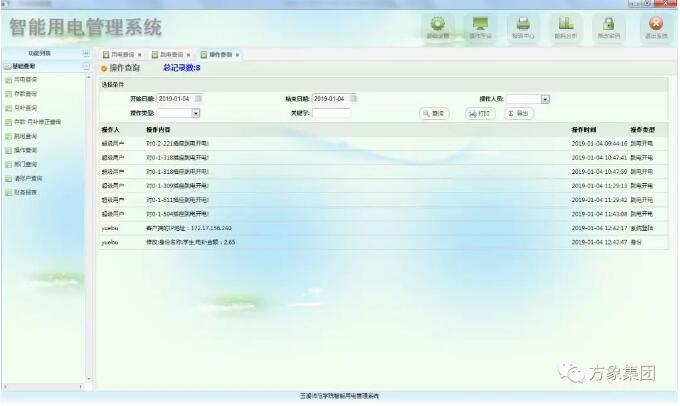

系统操作日志、账户操作日志和追踪审计:系统将把每个操作员所做的每一步操作都记录在数据库中,对其所有的操作都有可追溯性。


对账户的各项操作可批量或个别进行:系统允许对用户进行分组,默认为4组,最大可扩展到9组,当对用户进行各项操作时,均可按组进行操作。
掉电数据保护、断电恢复功能:当电脑因非正常关机而引起数据库损坏时,SIMS系统软件会自动对数据库进行修复,绝对保障数据的安全。
用电数据统计分析功能:系统软件中含有报表打印功能,报表形式多样灵活,统计准确快速。欠压运行模块:计量模块在欠压的情况下也能正常运行,电压范围在170-240V

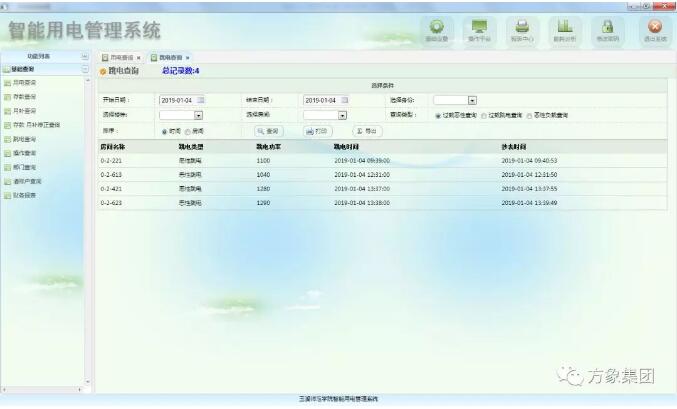

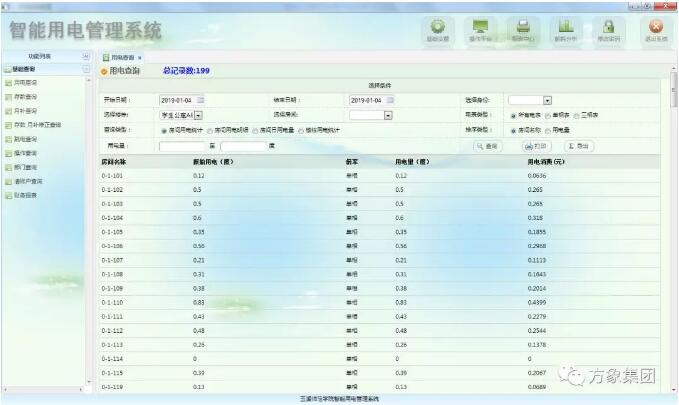

实时监控:对每个学生房间的用电情况进行实时监控,实时监控的刷新速度是6秒一次,只要在6秒钟内就可以直观显示学生房间当前的用电数据(当前电流、剩余电量、已用电量、用电情况等)。用电数据采用电脑、数据管理器、中位机三重备份,当电脑关机或不正常时,电柜会在数据管理器的控制下正常运行。
房间调换进行数据转换:当学生调换房间后,系统计算机对学生宿舍的剩余电量进行数据转换。
一进两出控制【选用】:实行一表计量,两路控制,输出两个回路(主回路为电脑插座,可常供,从回路为照明,可定时控制)。
恶性负载识别【选用】:当宿舍使用违规大功率电器或纯阻性负载(如:电炉,热得快等)时,系统将自动识别为恶性负载,并自动切断其电源,只有当管理员在监控电脑上对其进行复位后,用户才可继续用电,有效地避免了发生用电事故。


公用部分全压、半压转换功能【选用】:根据使用单位要求,在设计中,公用部分采用大功率可控硅来实现全压半压转换。
漏电保护【选用】:当用户房间、分路断路器或总控制器任何一处有漏电保护功能时,系统会对用户进行漏电保护(分路断路器和总控制器型号均可选)。
紧急供电【选用】:保证在控制模块故障的情况下快速恢复供电。
防雷功能【选用】:具有阻击雷电的功能。
加密防盗功能【选用】:使用智能IC卡具有加密防盗功能。
 ① 作管理卡:系统的设置、更改、清零。
 ②用户卡:每个用户一张,与IC卡读写器配套使用,用于购入电量、存入电量、电量查询、电量告警恢复。
